　　电机正反转作为最基本的电路，学习电工是一定要了解的。

　　要学习电机电机正反转电路一定要了解电机正反转工作原理，就是当我们按下正转启动按钮的时候，电机会正转，这时候按下反转启动按钮是不起作用的，只有按下停止按钮，电动机停止以后才能启动电机反转。

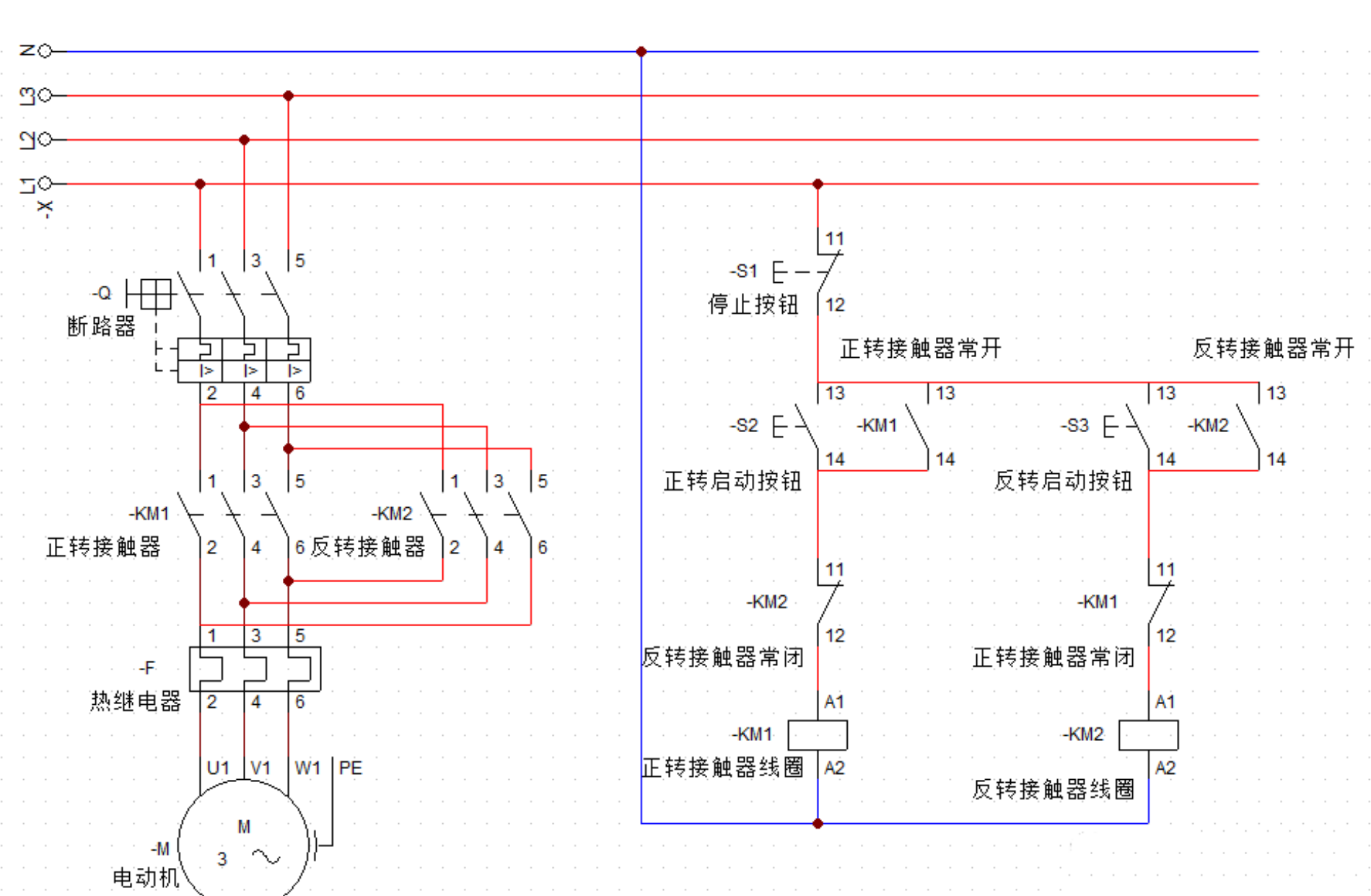

电机正反转电路图

　　首先，要连接电机正反转电路需要一个停止按钮，一个正转启动按钮，一个反转启动按钮，还需要两个接触器，两个接触器一定要常开常闭的辅助触点都有的，比如说1211的接触器。按上图的电路图连接。

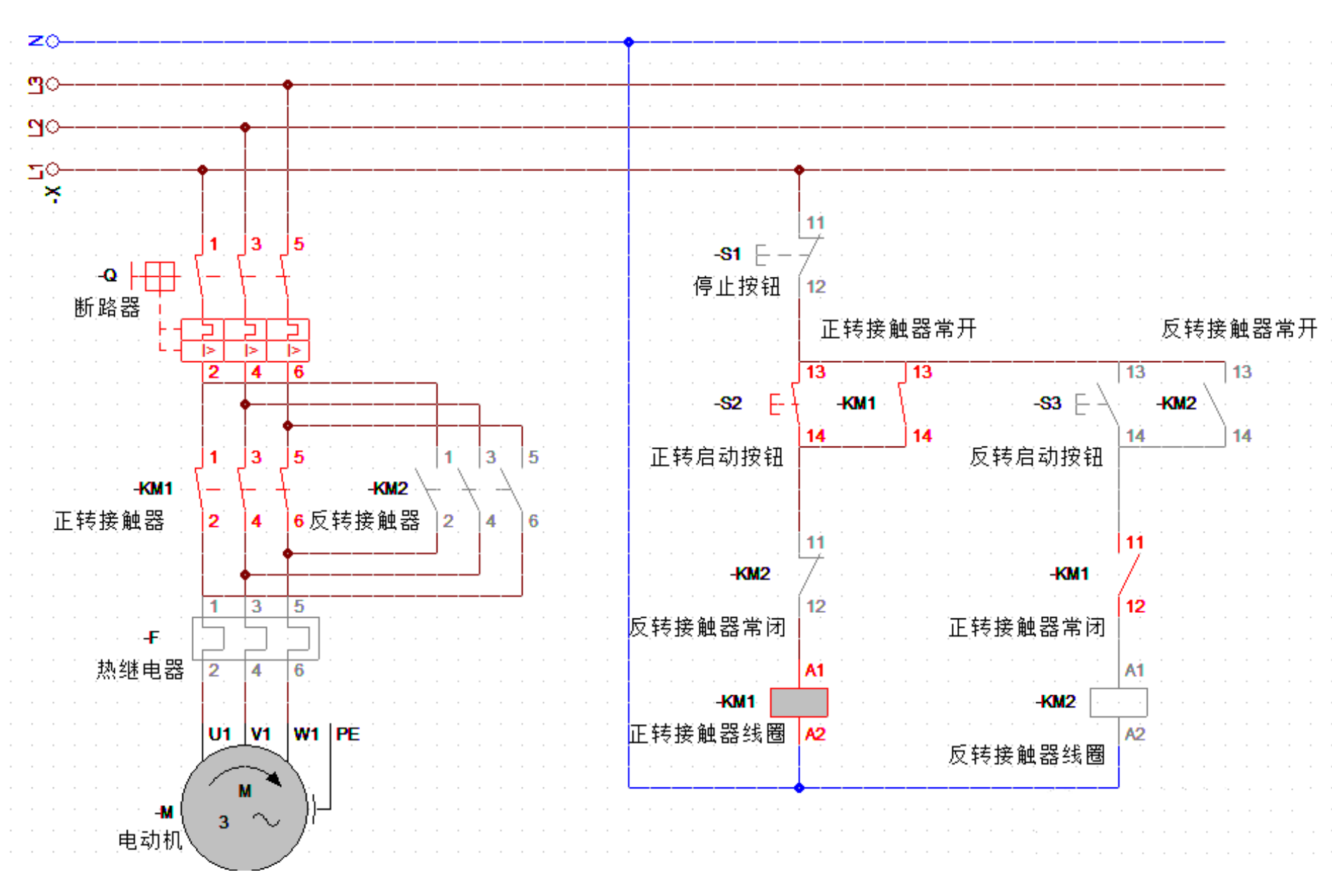

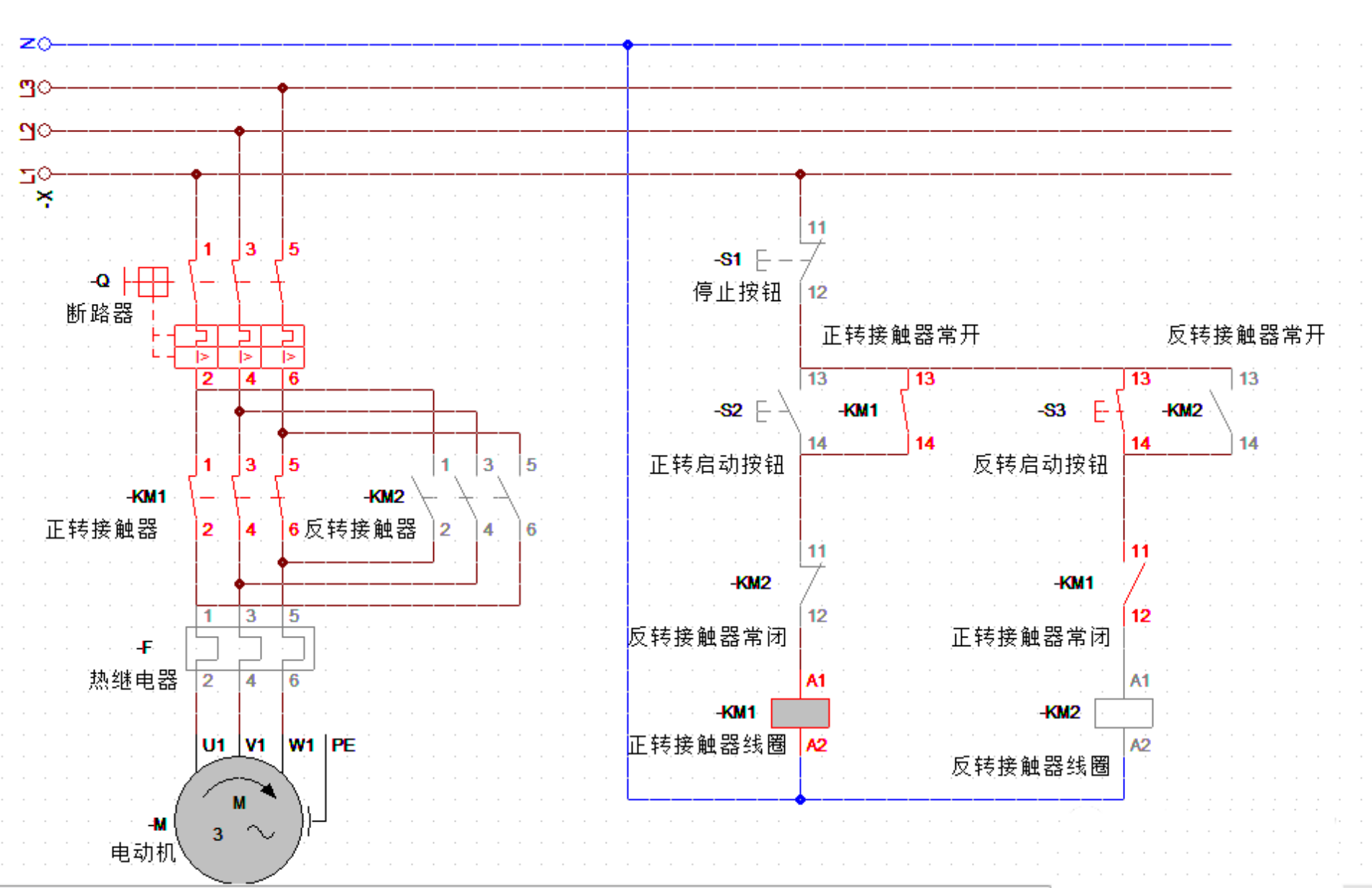

按下正转启动按钮，电动机正转



此时按下反转启动按钮没有作用

　　当我们按下正转启动按钮的时候，电动机正转，松开启动按钮，电动机自锁，此时正转接触器的常闭触点是断开的，在这个时候按下反转启动按钮的时候是没有作用的。

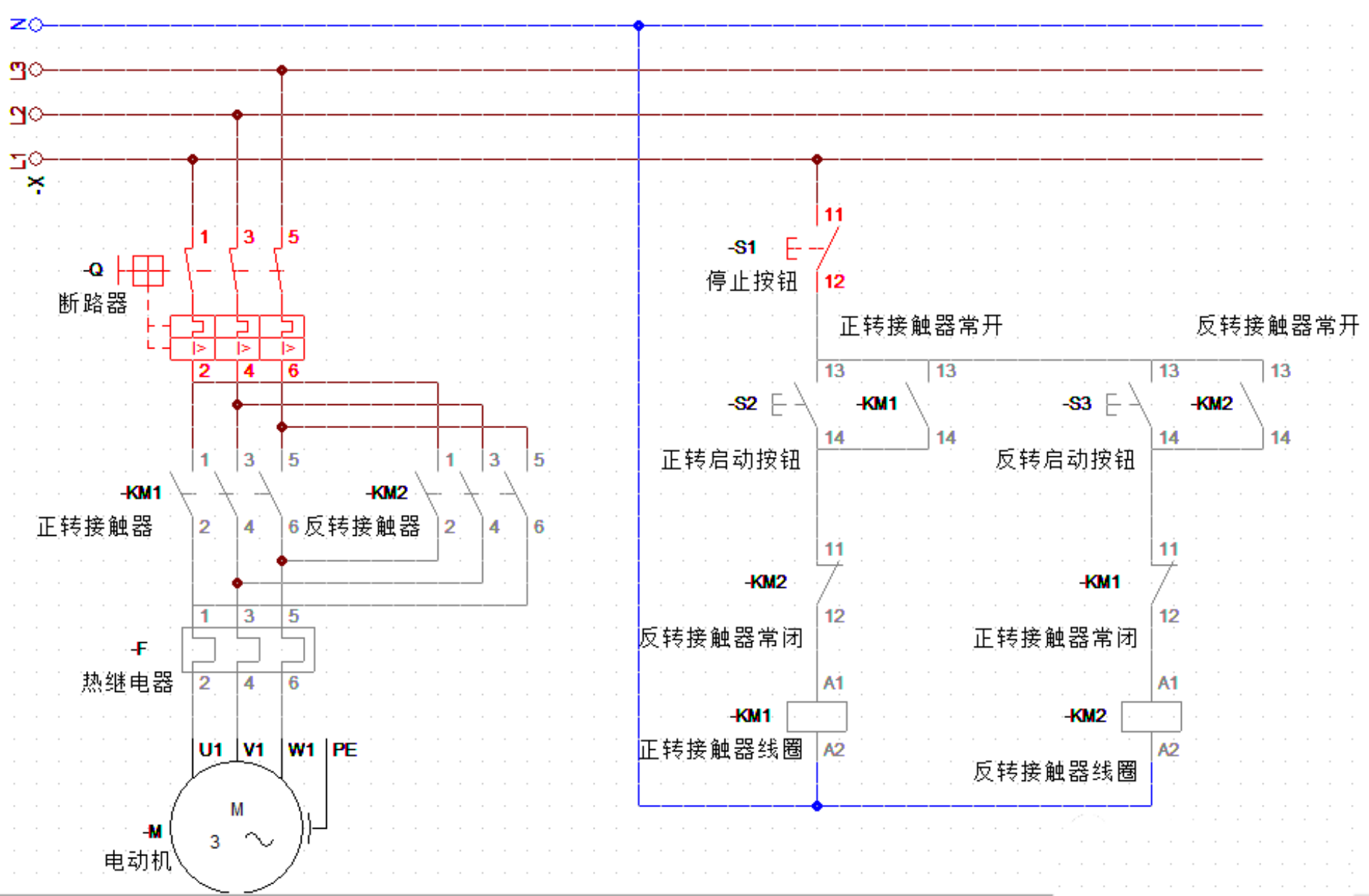

按下停止按钮

　　只有当我们按下停止按钮，电动机停止，正转接触器失电，常闭触点恢复接通状态。




此时按下反转启动按钮没有作用

当我们按下正转启动按钮的时候，电动机正转，松开启动按钮，电动机自锁，此时正转接触器的常闭触点是断开的，在这个时候按下反转启动按钮的时候是没有作用的。

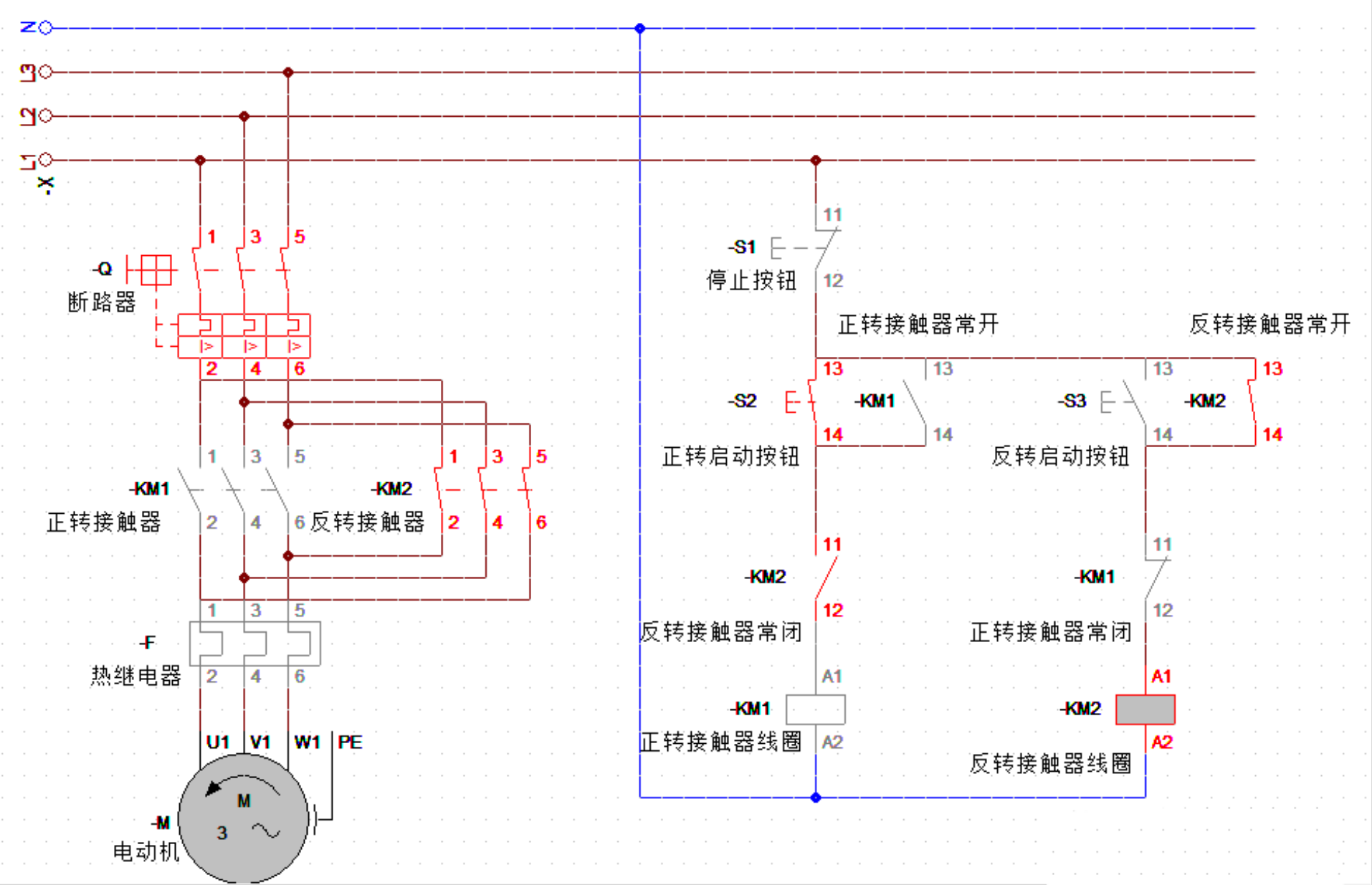

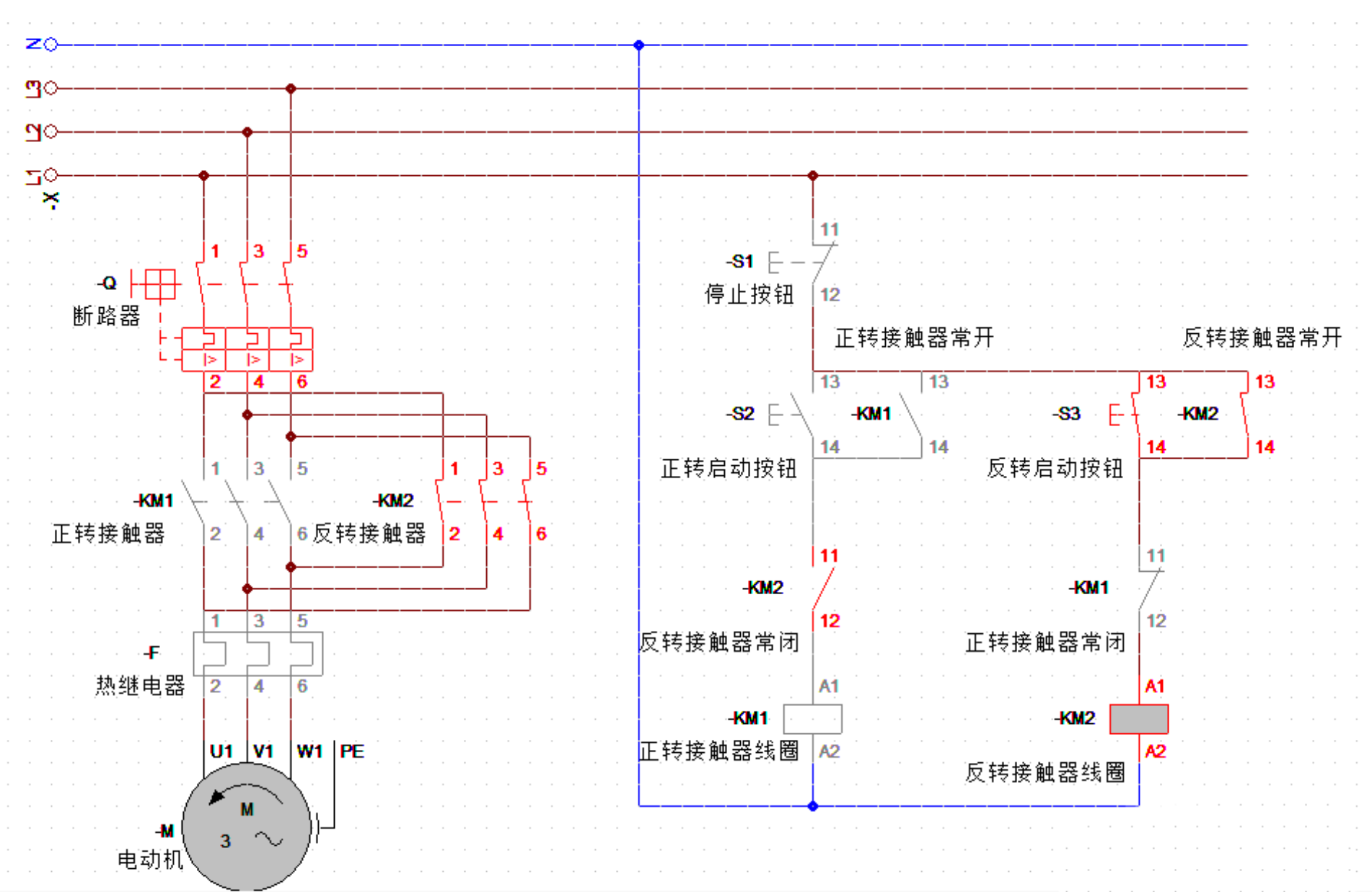

电动机反转的时候按下正转启动按钮

　　此时，按下反转启动按钮，电动机反转自锁，相应的，这个时候再去按正转启动按钮也是没有效果的。

　　这就是电动机正反转的原理，也是接触器的互锁原理，在电工取证的时候很常用，所以一定要了解。

　　前面我讲过了电机的自锁电路和互锁电路，而在我们工作中还会经常碰到过这样的问题，就是有两台电机1和2，必须要电机1启动以后电机2才能启动，在停止的时候必须先停止电机2才能停止电机1。

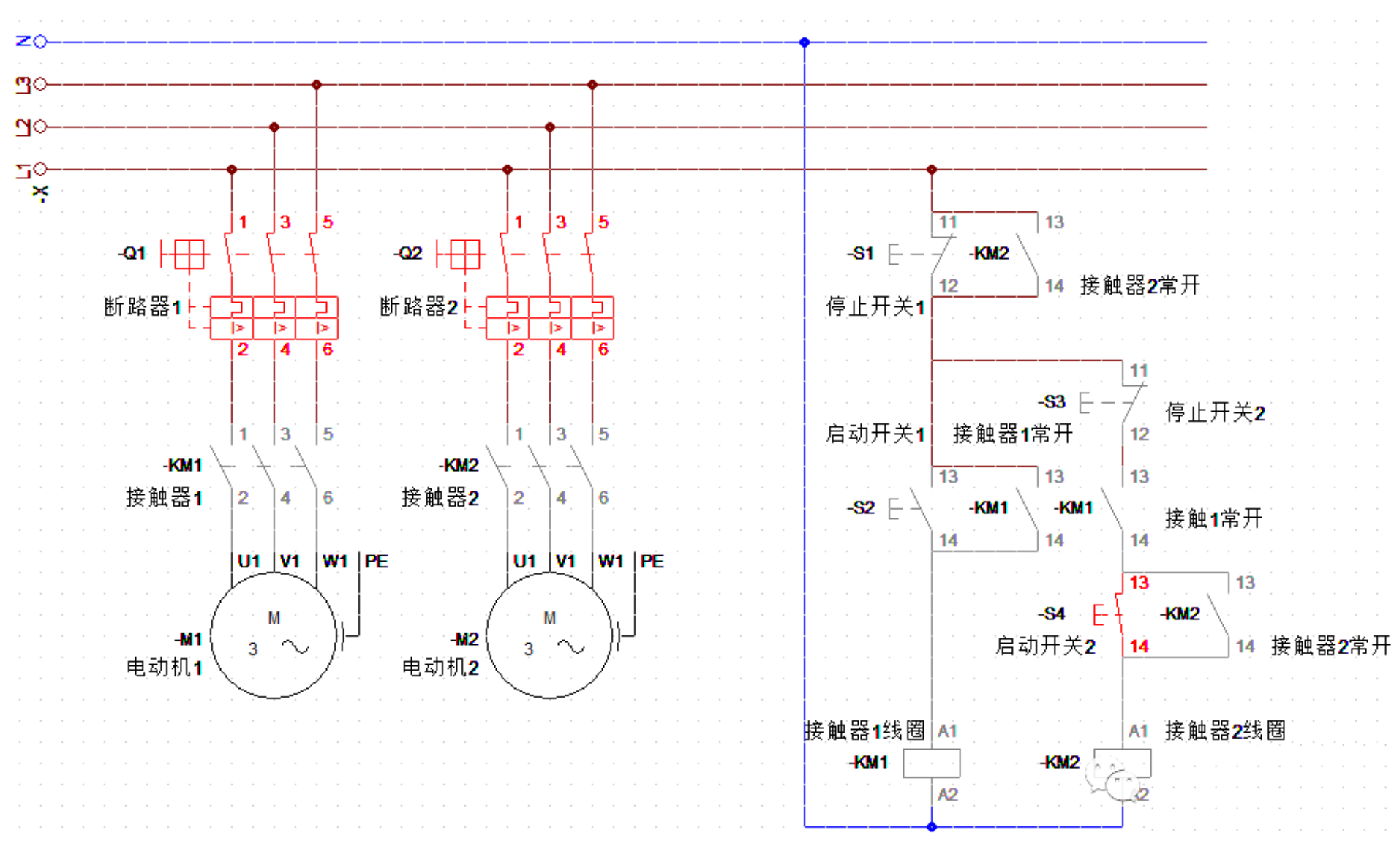

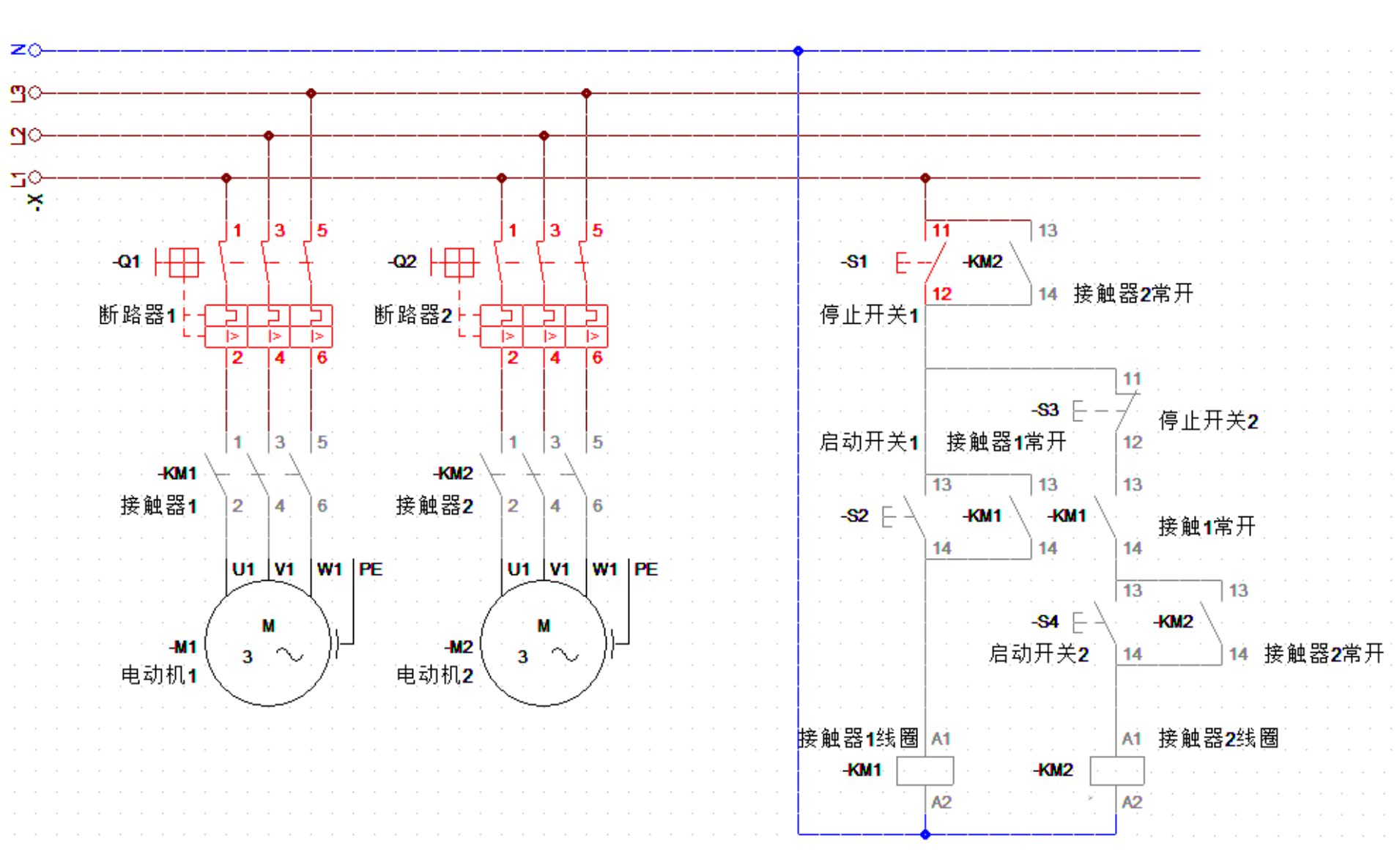

电机顺序启动逆序停止电路图

　　如果按照自锁电路接两台电机，就必须要人为注意启动顺序，但是也会有出错的时候，怎样才能避免误操作呢，就是今天要讲的，电机顺序启动和逆序停止。上图就是电机顺序启动，逆序停止的电路图。接下来我们看一下仿真动作。

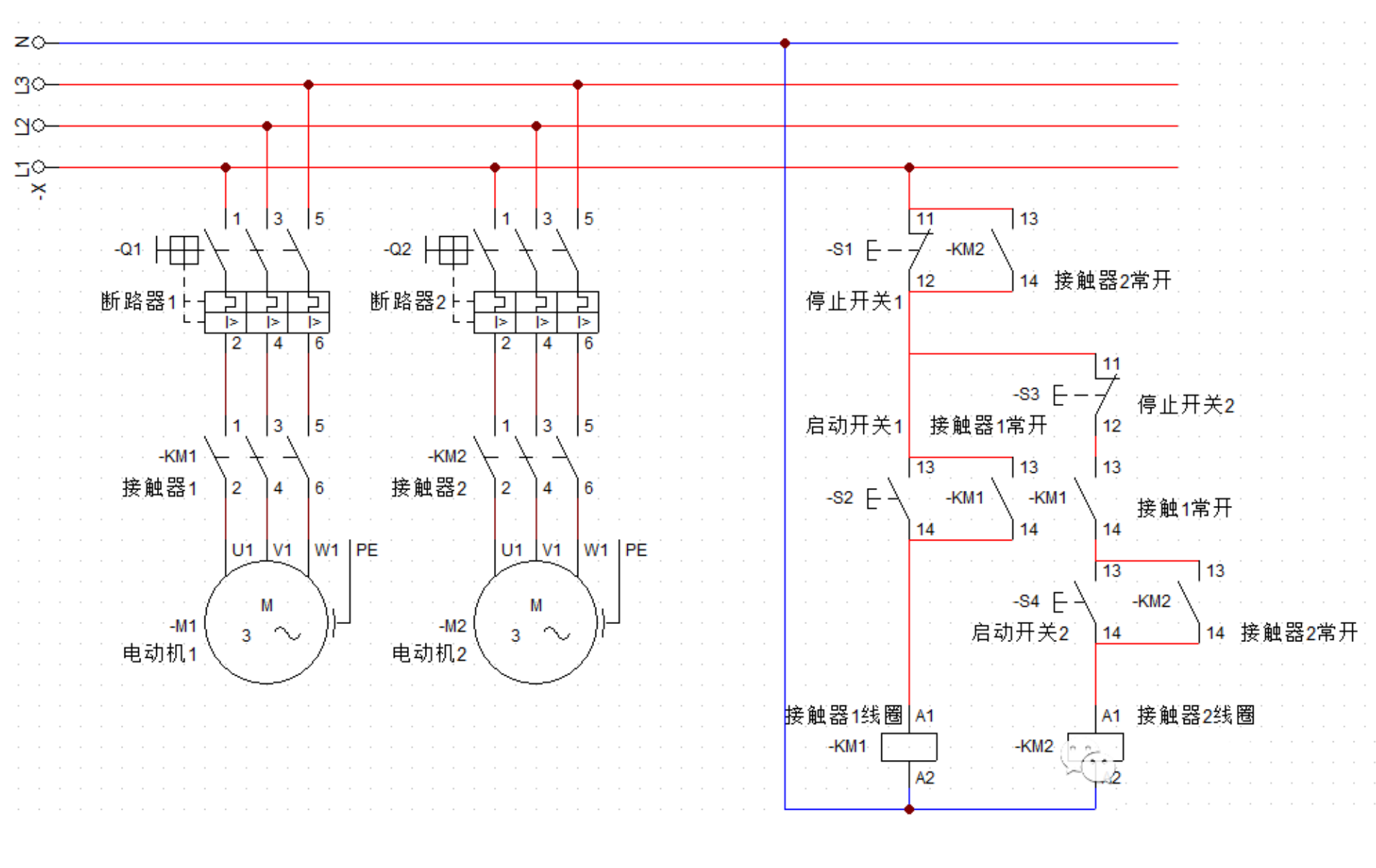

按下电机启动2，电机没有动作

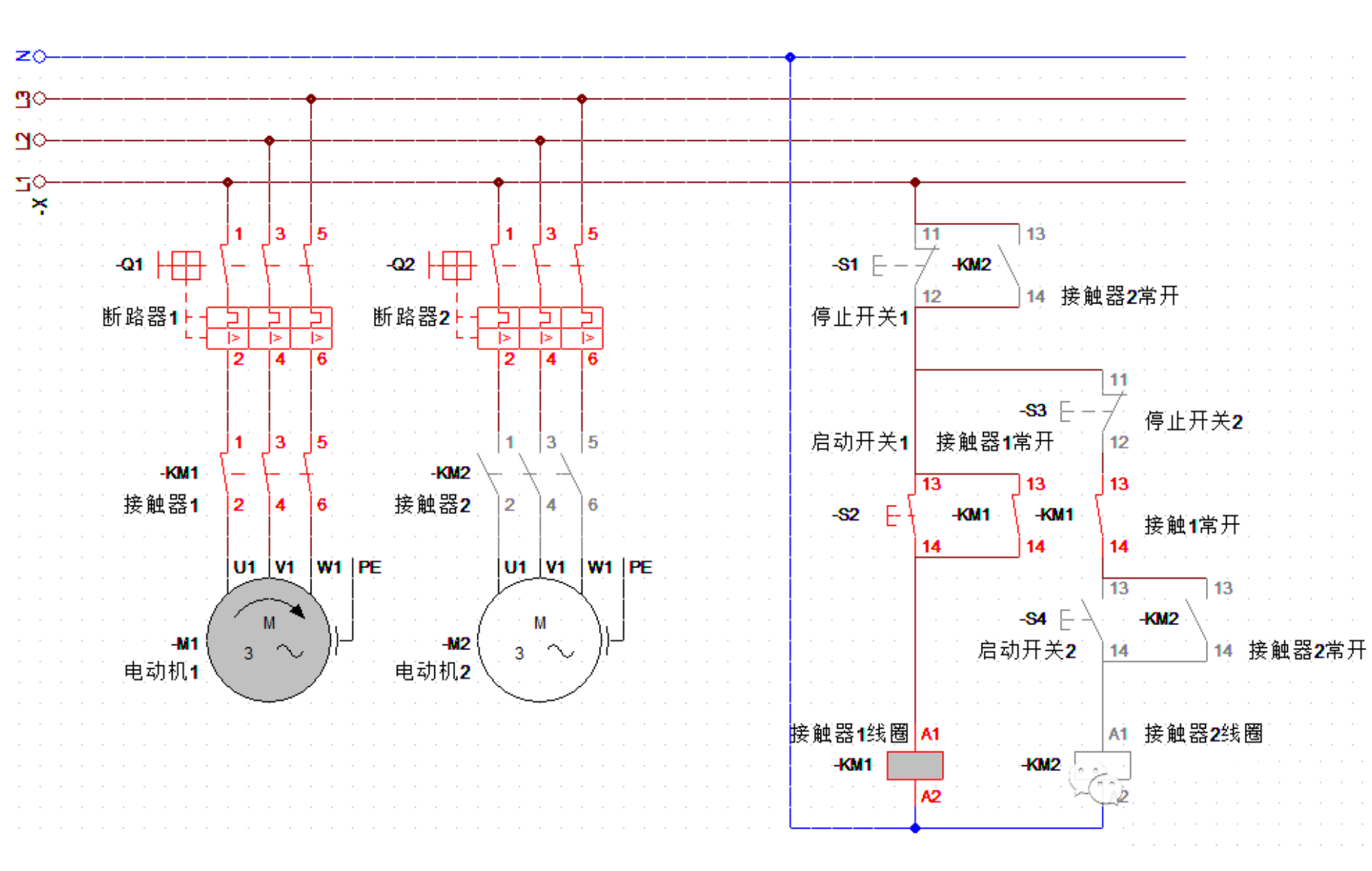

按下启动开关1，电机1启动

　　在上面的图中我们可以看到，在没有启动电机1，直接启动电机2的情况下，电机2是不能启动的，但是当我们按下电机1的启动按钮时，电机1是可以正常启动的。

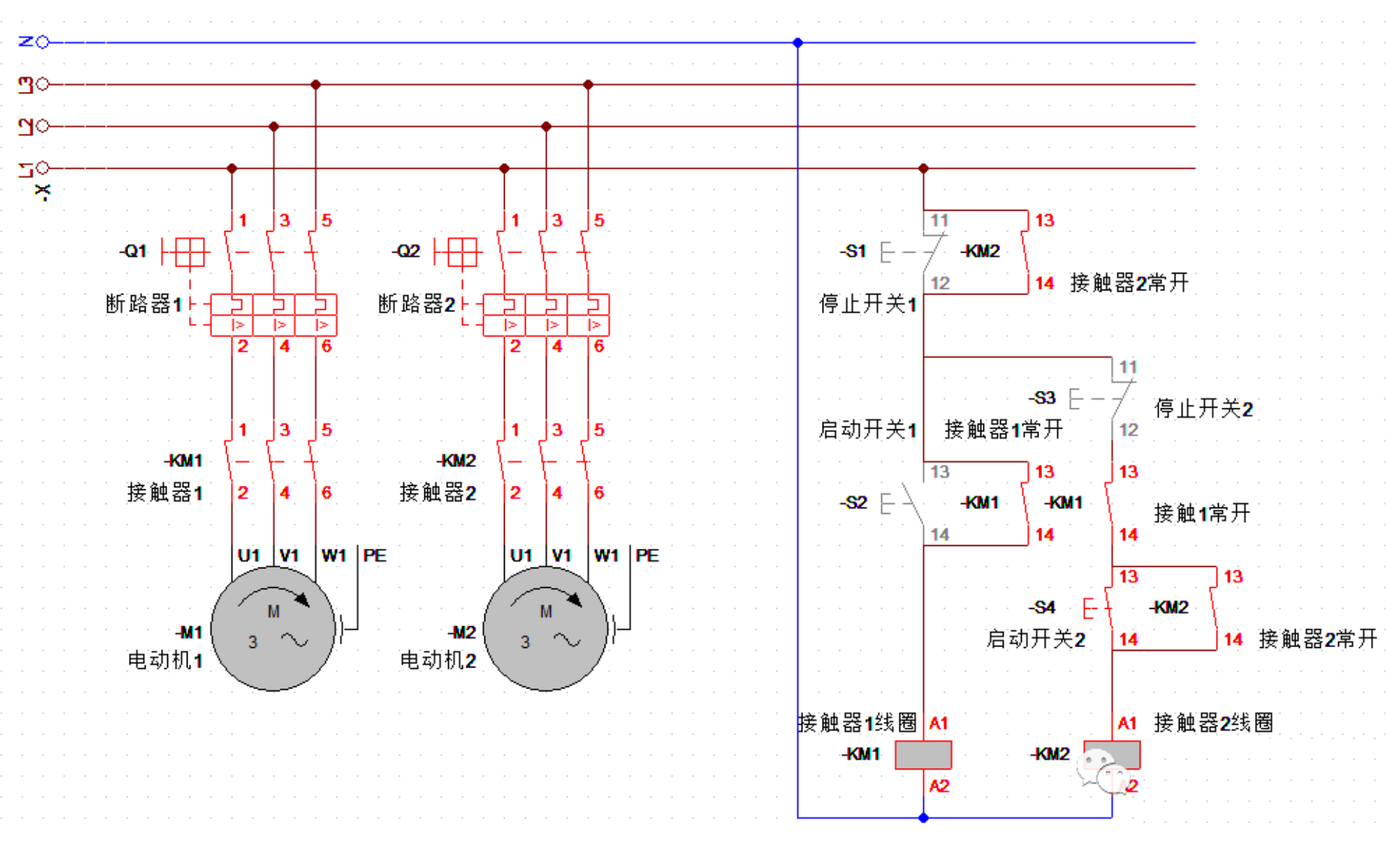

按下启动开关2，电机2启动

　　当电机1启动以后，再按下电机2的启动按钮，此时电机2也可以正常启动了。

按下停止按钮1，电机保持工作

按下停止按钮2，电机2停止

　　当我们需要停止电机的时候，如果先停止电机1的时候，按下电机1的停止按钮，电动机是不会停止的，只有我们先按下电机2的停止按钮，电动机2是能停止的。

按下停止按钮1，电机1停止工作

　　当电动机2停止以后，按下电机1的停止按钮电动机1能正常停止。

　　这就是电动机的顺序启动和逆序停止
